Как пользоваться компасом: понятная инструкция для новичка

Компас особенно полезен в лесу, в тумане и на незнакомом маршруте: ему не нужны связь или заряд аккумулятора. Но он не показывает ваше местоположение и не выбирает безопасную тропу. Научиться работать с ним лучше до похода — сначала во дворе или парке, потом на коротком маршруте с картой.

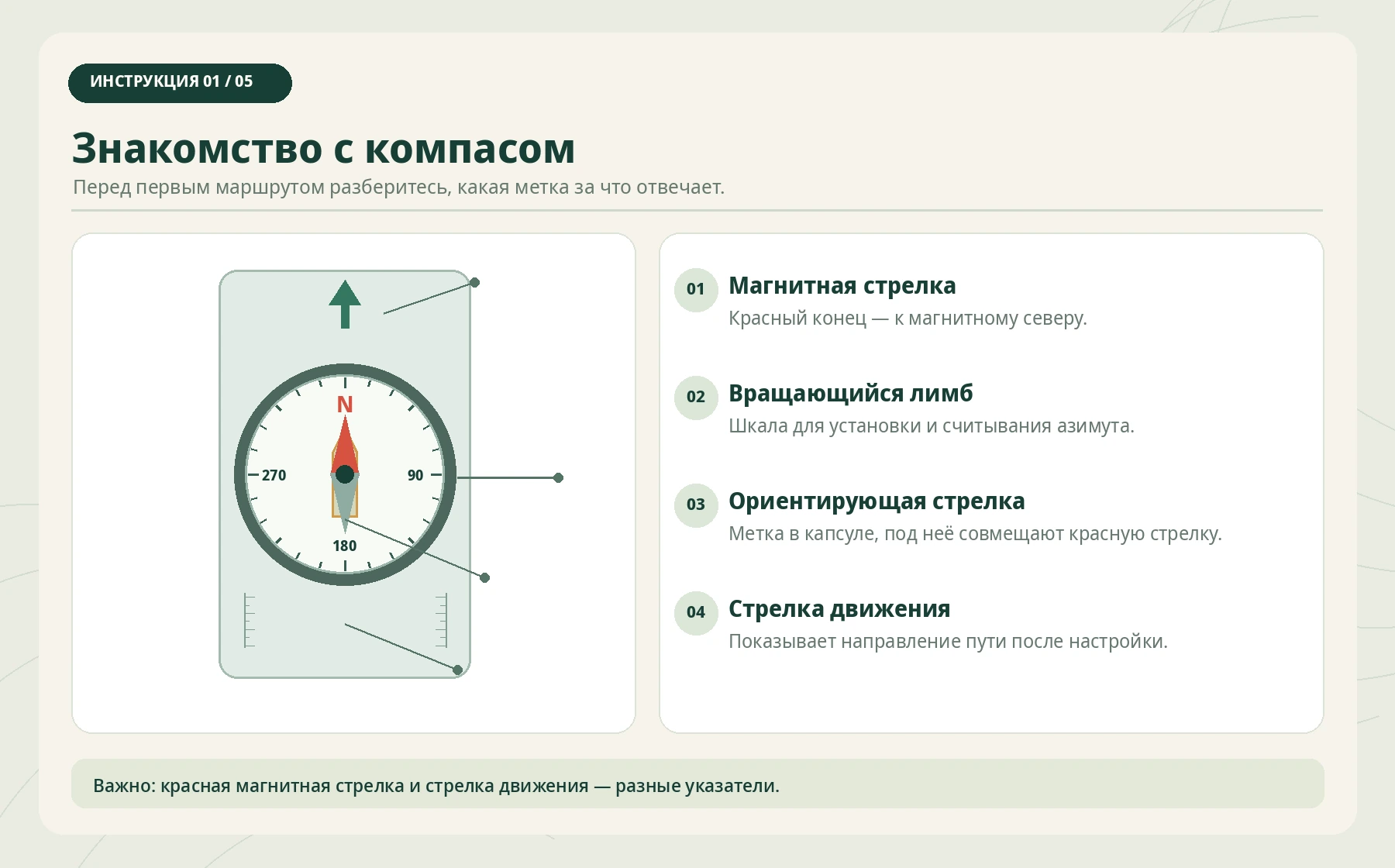

Как устроен туристический компас

Для обучения удобен планшетный жидкостный компас: прозрачное основание можно класть на карту, а вращающаяся шкала позволяет задавать азимут. У разных моделей форма деталей отличается, однако принцип работы одинаков.

• Магнитная стрелка свободно вращается в капсуле. Обычно красным отмечен конец, ориентирующийся на магнитный север; обозначения своей модели проверьте перед выходом.
• Вращающийся лимб — кольцо со шкалой 0–360°. Север обозначается N или 0°, восток — 90°, юг — 180°, запад — 270°.
• Стрелка направления движения нанесена на планшет и смотрит от вас в ту сторону, куда вы хотите двигаться.
• Ориентирующая стрелка и линии находятся в поворотной капсуле. По ним совмещают лимб с магнитной стрелкой и северными линиями карты.
• Индекс отсчёта — метка рядом с капсулой, возле начала стрелки движения. Напротив неё читают азимут.

Как определить стороны света по компасу

1. Выберите место для измерения. Отойдите от автомобиля, металлического ограждения, крупного ножа, магнитного чехла телефона и других источников помех.
2. Держите компас ровно. Положите его на раскрытую ладонь или ровную поверхность, не зажимайте капсулу пальцами и дайте стрелке остановиться.
3. Найдите магнитный север. Красный конец стрелки указывает его направление. Если хотите пользоваться буквами на лимбе, поверните лимб так, чтобы N оказалось у красного конца стрелки.
4. Определите остальные направления. Если смотреть на север, восток будет справа, запад слева, юг позади. Между ними находятся северо-восток, юго-восток, юго-запад и северо-запад.

Чтобы определить сторону света, не обязательно идти на север. Например, если тропа уходит в сторону отметки 90° после правильного совмещения лимба, это движение примерно на магнитный восток. Для точной работы с картой понадобится поправка на магнитное склонение.

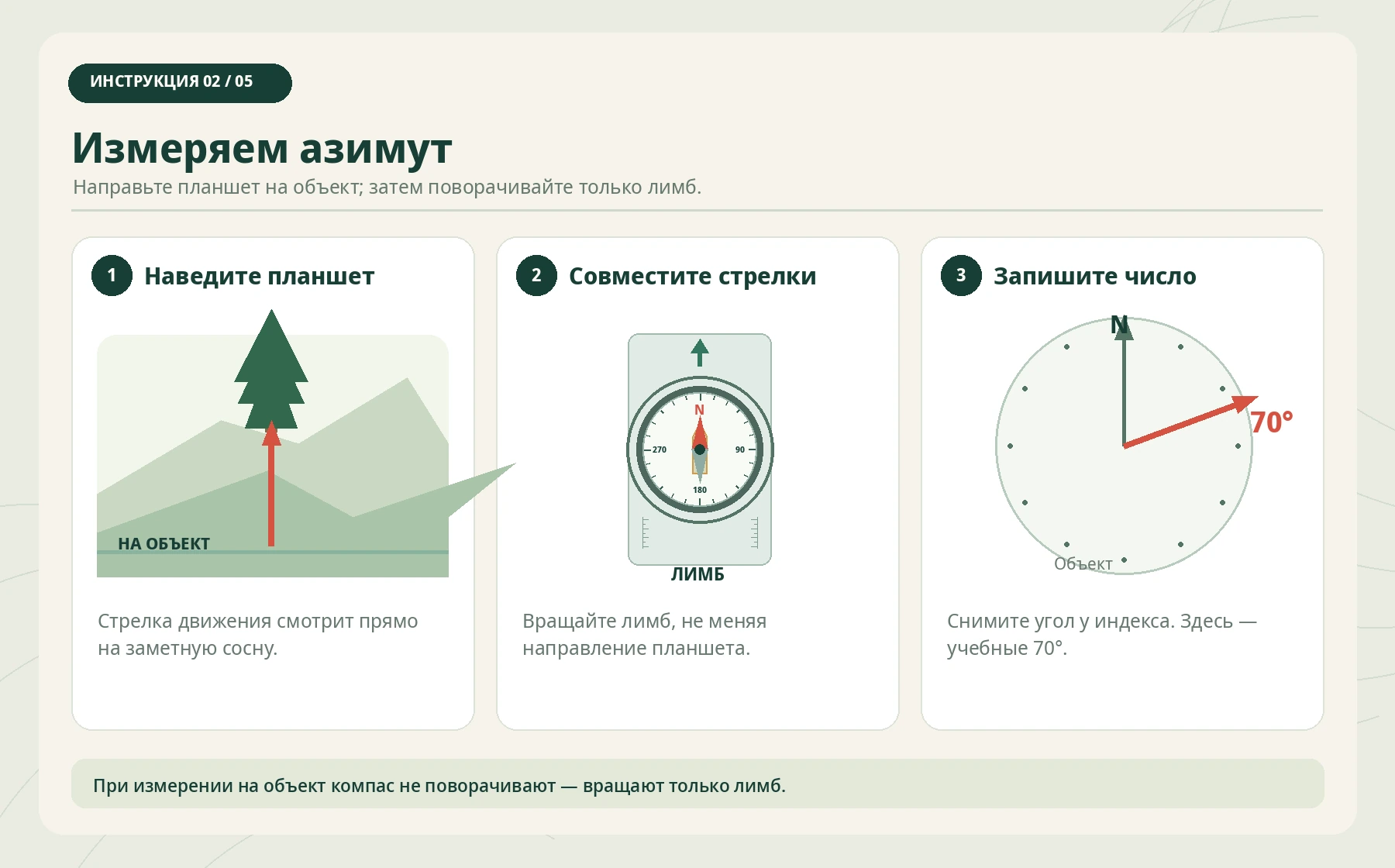

Что такое азимут и как его измерить

Азимут — угол по часовой стрелке от выбранного направления на север до нужного объекта, от 0° до 360°. Когда вы считываете его обычным компасом относительно направления магнитной стрелки, это магнитный азимут. На карте чаще работают с географическим или сеточным азимутом, поэтому значения могут различаться.

Допустим, у края поляны стоит одинокая сосна. Вы хотите записать направление на неё, чтобы позже снова отыскать.

1. Направьте планшет. Повернитесь лицом к сосне и наведите стрелку направления движения на ствол.
2. Поворачивайте только лимб. Не сбивая направление планшета, крутите кольцо, пока ориентирующая стрелка в капсуле не окажется под красным концом магнитной стрелки.
3. Считайте градусы. Значение у индекса, там, куда смотрит стрелка движения, и есть магнитный азимут на сосну.
4. Запишите объект и число. Например: «одинокая сосна — 70°». Записанное значение относится к точке, с которой вы смотрели на объект.

Главная ошибка новичка — поворачивать целиком компас после наведения, чтобы подогнать стрелку к шкале. Так вы измерите уже другое направление. При снятии азимута на объект планшет остаётся направленным на цель, вращается только лимб.

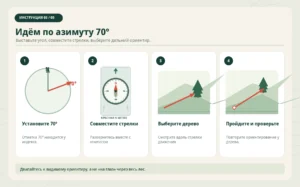

Как идти по заданному азимуту

Предположим, вы хотите двигаться по магнитному азимуту 70°. Его можно записать заранее во время разведки маршрута либо получить после пересчёта направления с карты.

1. Поставьте 70°. Поверните лимб так, чтобы отметка 70° оказалась у индекса направления движения.
2. Развернитесь вместе с компасом. Держите планшет горизонтально стрелкой движения вперёд. Поворачивайте всё тело, пока красный конец магнитной стрелки не совместится с ориентирующей стрелкой капсулы.
3. Найдите ориентир впереди. Посмотрите вдоль стрелки движения и выберите заметное дерево, камень или выступ на нужной линии. Не смотрите постоянно только в компас.
4. Дойдите до ориентира. Пройдите к нему безопасным путём, остановитесь и повторите измерение. На длинном маршруте периодически сверяйтесь с картой и характером местности.

Как пользоваться компасом вместе с картой

Компас помогает связать условные знаки карты с реальными направлениями. Для начала убедитесь, где на карте север: на большинстве туристических карт он вверху, но полагаться на это без проверки рамки и легенды не стоит. На топографических картах различают географический север, север координатной сетки и магнитный север.

Как определить направление маршрута по карте

1. Найдите старт и цель. Отметьте на карте две точки и мысленно проведите прямую от старта к цели.
2. Положите ребро компаса по линии. Стрелка направления движения должна указывать именно на цель, а не обратно на старт.
3. Совместите линии. Не смещая планшет, поверните лимб, чтобы ориентирующие линии капсулы стали параллельны линиям географического севера карты, а N смотрело к северу карты.
4. Снимите угол у индекса. Это направление по карте относительно выбранного северного ориентира. Перед выходом в поле учитывайте магнитное склонение.

Если компас имеет механическую настройку склонения, установите актуальное местное значение по инструкции к модели: после этого можно работать с географическими азимутами без отдельного вычисления. Если настройка не предусмотрена, делайте пересчёт вручную.

Магнитное склонение: когда прибавлять, а когда вычитать

Магнитное склонение — угол между географическим и магнитным севером в конкретной точке. Восточное склонение считают положительным, западное — отрицательным. Значение меняется от местности к местности и со временем, поэтому старые данные на бумажной карте могут устареть.

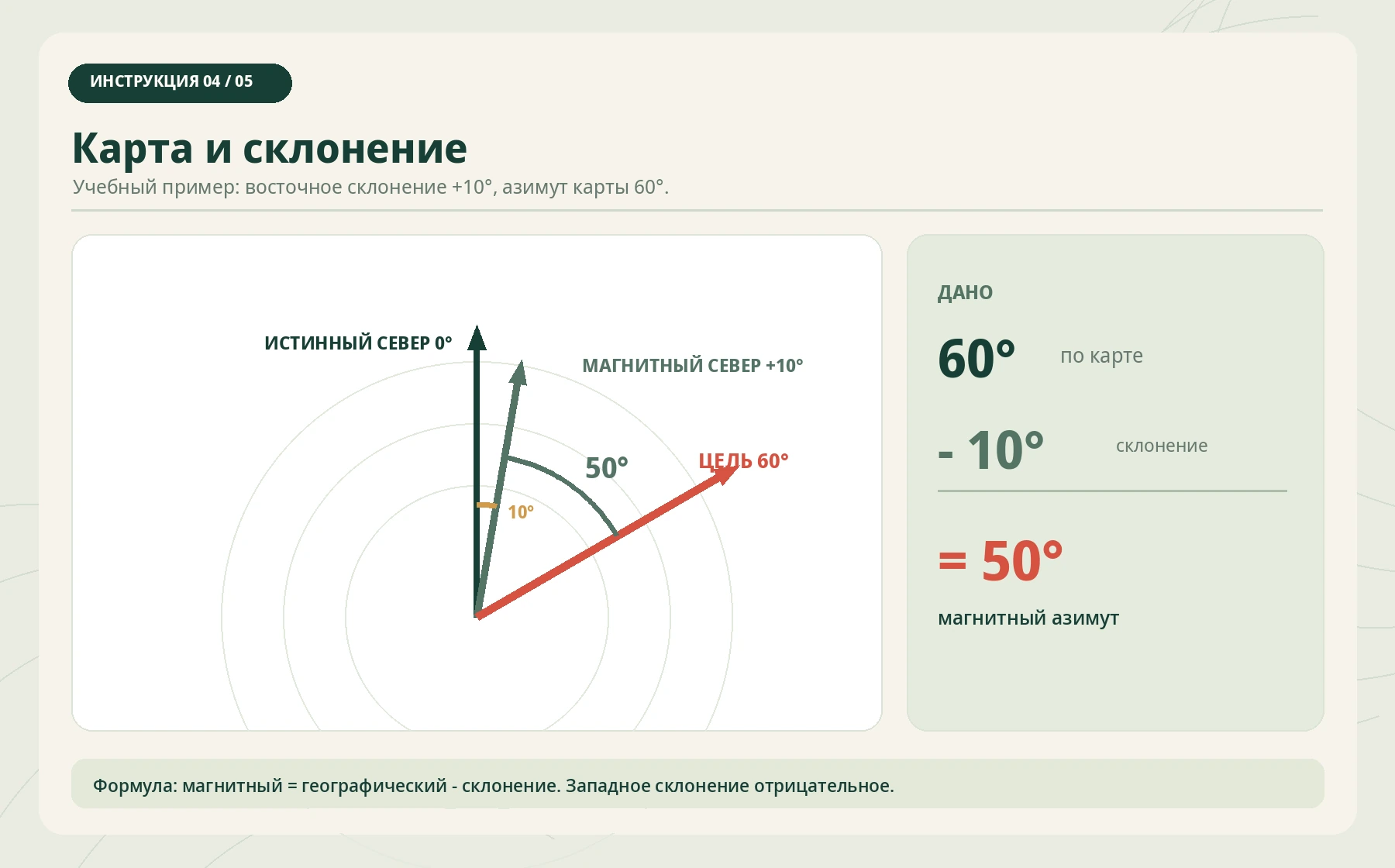

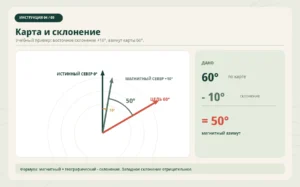

Пример: линия маршрута на карте направлена на 60° от географического севера, а местное склонение условно равно +10° (восточное). На компасе без настройки склонения выставляют 50° магнитного азимута. Если склонение составляет −10° (западное), получится 70°. Эти числа учебные, не значение склонения для конкретного российского региона.

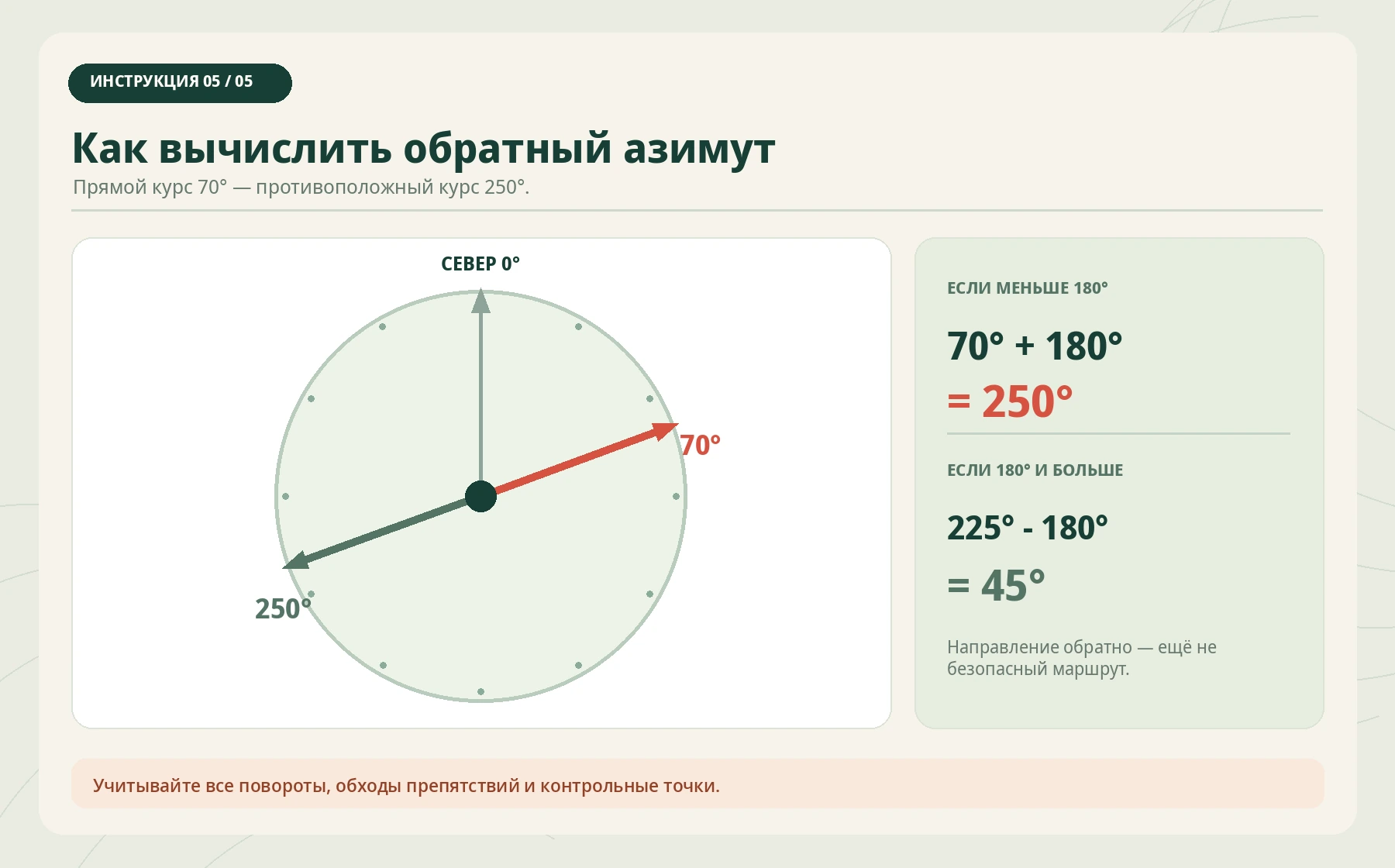

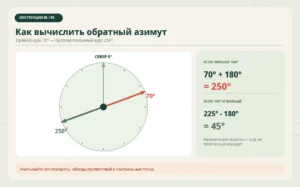

Как найти обратный азимут и вернуться

Обратный азимут показывает направление, противоположное исходному по той же прямой. Если прямой азимут меньше 180°, прибавьте 180°. Если он равен или больше 180°, вычтите 180°. Например, 70° → 250°, а 225° → 45°.

Практически это полезно, если вы отошли по прямой от известной точки. Но после длинной прогулки по извилистой тропе одного обратного азимута недостаточно: нельзя заменить им запись поворотов, карту или GPS-трек. Путь назад может упереться в воду, склон или другой непроходимый участок.

• Перед выходом обозначьте старт и безопасные контрольные точки на карте.
• На поворотах записывайте направления и важные ориентиры.
• При обходе препятствия отмечайте, где ушли с исходной линии и где на неё вернулись.
• Если потеряли точное местоположение, остановитесь, сверяйтесь с картой, знакомыми линейными ориентирами и треком, а не идите наугад.

Что мешает компасу показывать правильно

Компас может показывать заметно неверное направление рядом с железом, электротехническим оборудованием и сильными магнитами. Даже если стрелка движется свободно, это не означает, что поблизости нет магнитных помех.

• Машины и металлические ограды. Отойдите подальше и сравните показания в другом месте.
• Телефон и аксессуары с магнитами. Не прикладывайте их к капсуле при измерении, уберите в другой карман.
• Наклон планшета. Стрелка может цеплять стенки; держите компас в горизонтальном положении.
• Застывшая стрелка. Плавно поверните компас в стороне от помех: стрелка должна двигаться свободно и возвращаться к одному направлению.
• Полярные районы. Вблизи магнитных полюсов горизонтальная составляющая земного поля уменьшается, показания могут стать ненадёжными.

Для похода достаточно взять исправный компас, бумажную карту нужного участка и средства связи или навигации как дополнительную страховку. Электронный компас смартфона требует собственной калибровки и питания, а также может реагировать на намагниченные предметы.

Простая тренировка с компасом на 15 минут

1. Найдите север. На открытом месте без помех определите магнитный север и проверьте, где юг, восток и запад.
2. Измерьте три азимута. Выберите фонарь, дерево и скамейку. Запишите направление на каждый объект.
3. Пройдите 50–100 метров. Выставьте безопасный маршрутный азимут, выберите ориентир и проверьте курс в конце отрезка.
4. Посчитайте обратный азимут. Сравните его с направлением на место старта. Учитывайте, что на реальной площадке объекты могут закрывать обзор.
5. Поработайте с картой. Приложите компас к прямой между двумя известными точками, найдите азимут и обсудите, какую поправку требует карта.

Такая практика помогает разобраться в самом важном: где находится магнитный север, какую роль играет стрелка направления движения и почему на длинном маршруте нельзя полагаться только на одно число градусов.
